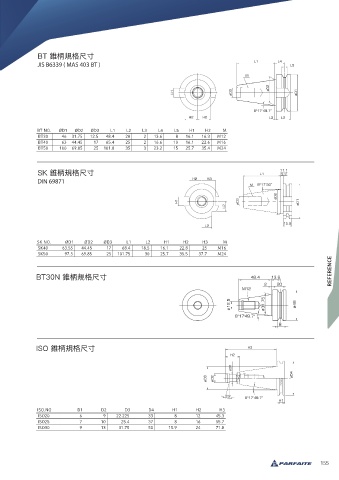

BT 錐柄規格尺寸
JIS B6339 ( MAS 403 BT )

BT NO. ØD1 ØD2 ØD3 L1 L2 L3 L4 L5 H1 H2 M
BT30 46 31.75 12.5 48.4 20 2 13.6 8 16.1 16.3 M12
BT40 63 44.45 17 65.4 25 2 16.6 10 16.1 22.6 M16
BT50 100 69.85 25 101.8 35 3 23.2 15 25.7 35.4 M24

SK 錐柄規格尺寸
DIN 69871

SK NO. ØD1 ØD2 ØD3 L1 L2 H1 H2 H3 M
SK40 63.55 44.45 17 68.4 18.5 16.1 22.8 25 M16
SK50 97.5 69.85 25 101.75 30 25.7 35.5 37.7 M24
REFERENCE

BT30N 錐柄規格尺寸

ISO 錐柄規格尺寸

ISO.NO D1 D2 D3 D4 H1 H2 H3
ISO20 6 9 22.225 33 8 12 45.3
ISO25 7 10 25.4 37 8 16 55.7
ISO30 9 13 31.75 50 15.9 24 71.8
