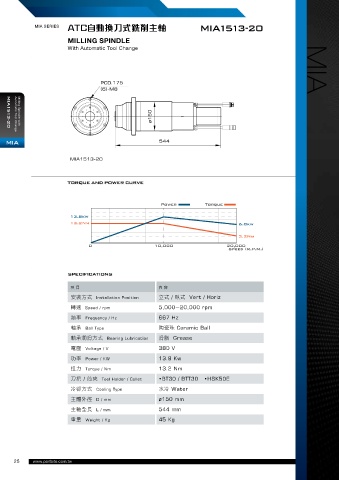

MIA SERIES ATC自動換刀式銑削主軸 MIA1513-20

MILLING SPINDLE
With Automatic Tool Change

175 MIA

Milling Spindle with
MIA1513-20
Automatic Tool Change
MIA

TORQUE AND POWER CURVE

Power Torque

13.8kw
13.2Nm 6.8kw

3.2Nm
0 10,000 20,000
Speed (R.P.M.)

SPECIFICATIONS
項 目 內 容
安裝方式 Installation Position 立式 / 臥式 Vert / Horiz

轉速 Speed / rpm 5,000~20,000 rpm
頻率 Frequency / Hz 667 Hz
軸承 Ball Type 陶瓷珠 Ceramic Ball

軸承潤滑方式 Bearing Lubrication 滑脂 Grease
電壓 Voltage / V 380 V
功率 Power / KW 13.8 Kw
扭力 Torque / Nm 13.2 Nm
刀把 / 筒夾 Tool Holder / Collet •BT30 / BTT30 •HSK50E

冷卻方式 Cooling Type 水冷 Water
主體外徑 D / mm ø150 mm
主軸全長 L / mm 544 mm

重量 Weight / Kg 45 Kg
