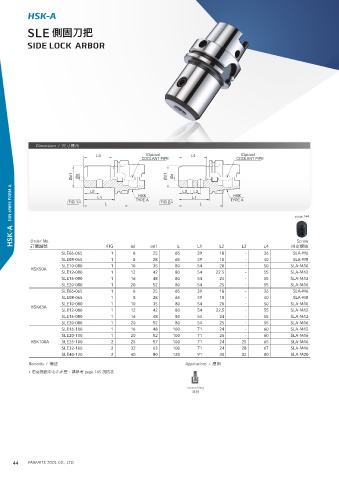

Page 46 - 普慧2020刀把(電子書版)
P. 46
HSK-A
SLE 側固刀把
SIDE LOCK ARBOR
Dimensions / 尺寸標示
HSK-A DIN 69893 FORM A page.144
Order No.
Screw
訂購編號
39
SLE06-065 FIG 1 ød 6 ød1 65 L L1 L2 L3 - L4 固定螺絲
18
36
SLA-M6
25
SLE08-065 1 8 28 65 39 18 - 40 SLA-M8
SLE10-080 1 10 35 80 54 20 - 50 SLA-M10
HSK50A
SLE12-080 1 12 42 80 54 22.5 - 55 SLA-M12
SLE16-080 1 16 48 80 54 24 - 55 SLA-M12
SLE20-080 1 20 52 80 54 25 - 55 SLA-M16
SLE06-065 1 6 25 65 39 18 - 36 SLA-M6
SLE08-065 1 8 28 65 39 18 - 40 SLA-M8
SLE10-080 1 10 35 80 54 20 - 50 SLA-M10
HSK63A
SLE12-080 1 12 42 80 54 22.5 - 55 SLA-M12
SLE16-080 1 16 48 80 54 24 - 55 SLA-M12
SLE20-080 1 20 52 80 54 25 - 55 SLA-M16
SLE16-100 1 16 48 100 71 24 - 60 SLA-M12
SLE20-100 1 20 52 100 71 25 - 60 SLA-M16
HSK100A SLE25-100 2 25 57 100 71 24 25 65 SLA-M16
SLE32-100 2 32 63 100 71 24 28 67 SLA-M16
SLE40-120 2 40 80 120 91 30 32 80 SLA-M20
Remarks / 備註 Applications / 應用
• 若需搭配中心出水管，請參考 page.145 規格表
Endmilling
銑削
