Page 44 - 普慧2020主軸(電子書)

ø28
ø80
25
215
EIM0820-30
ø28
ø80
25
215

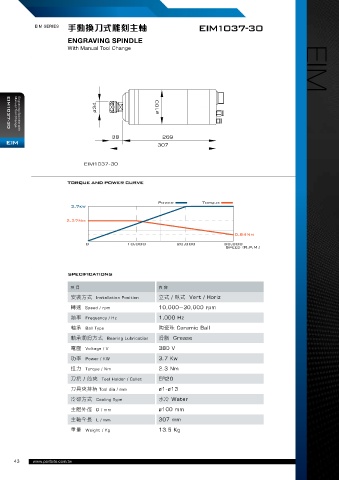

EIM SERIES 手動換刀式雕刻主軸 240 EIM1037-30
240
ENGRAVING SPINDLE
EIM0827-40
With Manual Tool Change EIM

ø34 ø100

Manual Tool Change
EIM1037-30
Engraving Spindle with
38 269
EIM 307

EIM1037-30

TORQUE AND POWER CURVE

Power Torque
3.7kw

2.37Nm

PCD.145 0.84Nm
0 10,000 20,000 30,000
(6)-M8 Speed (R.P.M.)

SPECIFICATIONS
ø120
項 目 內 容
安裝方式 Installation Position 立式 / 臥式 Vert / Horiz

轉速 Speed / rpm 10,000~30,000 rpm
頻率 Frequency / Hz 1,000 Hz 370
軸承 Ball Type 陶瓷珠 Ceramic Ball
EIM1275-24
軸承潤滑方式 Bearing Lubrication 滑脂 Grease
電壓 Voltage / V 380 V
功率 Power / KW 3.7 Kw
扭力 Torque / Nm 2.3 Nm
刀把 / 筒夾 Tool Holder / Collet ER20

刀具夾持柄 Tool dia / mm ø1-ø13
冷卻方式 Cooling Type 水冷 Water
主體外徑 D / mm ø100 mm

主軸全長 L / mm 307 mm
重量 Weight / Kg 13.5 Kg

43 www.parfaite.com.tw
