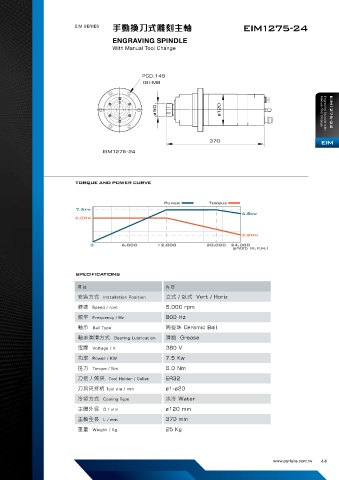

EIM SERIES 手動換刀式雕刻主軸 EIM1275-24

ENGRAVING SPINDLE
With Manual Tool Change

Manual Tool Change
EIM1275-24
Engraving Spindle with
EIM

TORQUE AND POWER CURVE

Power Torque
7.5kw
6.8kw
6.0Nm

2.8Nm
0 6,000 12,000 20,000 24,000
Speed (R.P.M.)

SPECIFICATIONS
項 目 內 容
安裝方式 Installation Position 立式 / 臥式 Vert / Horiz

轉速 Speed / rpm 6,000 rpm
頻率 Frequency / Hz 800 Hz
軸承 Ball Type 陶瓷珠 Ceramic Ball

軸承潤滑方式 Bearing Lubrication 滑脂 Grease
電壓 Voltage / V 380 V
功率 Power / KW 7.5 Kw
EIM 刀把 / 筒夾 Tool Holder / Collet ER32
6.0 Nm
扭力 Torque / Nm
ø1-ø20
刀具夾持柄 Tool dia / mm
水冷 Water
冷卻方式 Cooling Type
主體外徑 D / mm
370 mm
主軸全長 L / mm ø120 mm
重量 Weight / Kg 25 Kg

www.parfaite.com.tw 44
