182.5
ø50
ø42
ø100
ø28
ø40
131
193
161
186
354
E0410-24
E0533-30
ø42
ø60
182.5
ø100
ø28
ø40
131
208
232
193
146
339
440
E0410-42
E0623-30
182.5
ø70
ø50
ø100
ø34
ø50
131
213
310 394 208 ø145 ø145 ø145
224 160
384 523

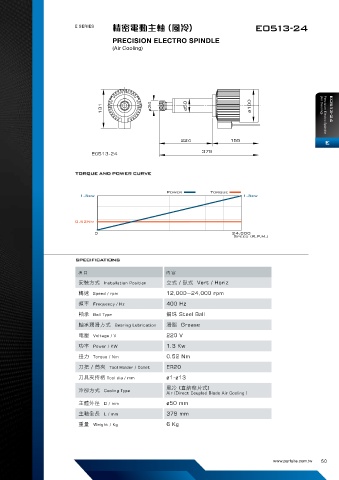

精密電動主軸 (風冷)
E SERIES E0510-24 E0513-24 E0723-24
PRECISION ELECTRO SPINDLE
(Air Cooling)
131 ø34 ø50 ø100 (Air Cooling) Precision Electro Spindle E0513-24
ø50 ø70 ø120
224 155 E
379
E0513-24
275 215
490
TORQUE AND POWER CURVE
E0736W-18
Power Torque
1.3kw 1.3kw
0.52Nm
0 24,000
Speed (R.P.M.)
SPECIFICATIONS
項 目 內 容
安裝方式 Installation Position 立式 / 臥式 Vert / Horiz

轉速 Speed / rpm 12,000~24,000 rpm
頻率 Frequency / Hz 400 Hz
軸承 Ball Type 鋼珠 Steel Ball

軸承潤滑方式 Bearing Lubrication 滑脂 Grease
電壓 Voltage / V 220 V
功率 Power / KW 1.3 Kw

扭力 Torque / Nm 0.52 Nm
刀把 / 筒夾 Tool Holder / Collet ER20
刀具夾持柄 Tool dia / mm ø1-ø13
風冷 (直結葉片式)
冷卻方式 Cooling Type Air (Direct Coupled Blade Air Cooling )
E 主體外徑 D / mm ø50 mm

主軸全長 L / mm 379 mm
重量 Weight / Kg 6 Kg

www.parfaite.com.tw 50
