Page 50 - 普慧2020主軸(電子書)

182.5
ø50
ø28
131
161
193
E0410-24
ø60
182.5
ø28
ø40
131
208
232
193 ø40 354 146 ø100 ø100 E0533-30 ø42 ø42 186 394 208 ø145 ø145
339 440
E0410-42

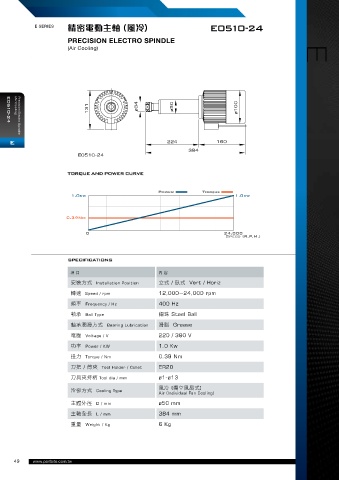

E SERIES 精密電動主軸 (風冷) E0510-24 E0623-30
PRECISION ELECTRO SPINDLE
(Air Cooling) E

131 ø34 ø50 ø100 182.5 ø50 ø70 ø145
(Air Cooling)
E0510-24

Precision Electro Spindle
310 213
E 224 160
384 523
E0510-24
E0723-24
TORQUE AND POWER CURVE

Power Torque
1.0kw 1.0kw

0.39Nm

ø100
131 0 ø34 ø50 24,000
Speed (R.P.M.)

ø50 ø70 ø120
SPECIFICATIONS

項 目 內 容 224 155
379
安裝方式 Installation Position 立式 / 臥式 Vert / Horiz
E0513-24
275 215
轉速 Speed / rpm 12,000~24,000 rpm
490
頻率 Frequency / Hz 400 Hz
軸承 Ball Type 鋼珠 Steel Ball E0736W-18

軸承潤滑方式 Bearing Lubrication 滑脂 Grease
電壓 Voltage / V 220 / 380 V
功率 Power / KW 1.0 Kw

扭力 Torque / Nm 0.39 Nm
刀把 / 筒夾 Tool Holder / Collet ER20
刀具夾持柄 Tool dia / mm ø1-ø13
風冷 (獨立風扇式)
冷卻方式 Cooling Type
Air (Individual Fan Cooling)
主體外徑 D / mm ø50 mm
主軸全長 L / mm 384 mm
重量 Weight / Kg 6 Kg

49 www.parfaite.com.tw
