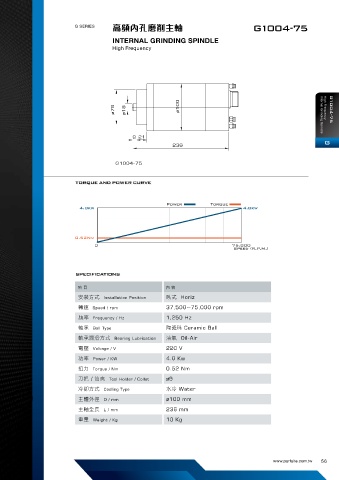

G SERIES 高頻內孔磨削主軸 G1004-75

INTERNAL GRINDING SPINDLE
High Frequency

ø76 ø18 ø100 Internal Grinding Spindle High Frequency G1004-75

9 21
G
236

G1004-75

TORQUE AND POWER CURVE

Power Torque
4.0kw 4.0kw

0.52Nm
0 75,000
Speed (R.P.M.)

ø88 ø120
SPECIFICATIONS ø18
項 目 內 容
安裝方式 Installation Position 臥式 Horiz
9 27
轉速 Speed / rpm 37,500~75,000 rpm
244
頻率 Frequency / Hz 1,250 Hz
軸承 Ball Type G1205-60 陶瓷珠 Ceramic Ball

軸承潤滑方式 Bearing Lubrication 油氣 Oil-Air
電壓 Voltage / V 220 V
功率 Power / KW 4.0 Kw
扭力 Torque / Nm 0.52 Nm
刀把 / 筒夾 Tool Holder / Collet ø9
水冷 Water
G 冷卻方式 Cooling Type ø100 mm
主體外徑 D / mm
236 mm
主軸全長 L / mm
重量 Weight / Kg 10 Kg

www.parfaite.com.tw 56
