(20)
L1
L3
150
75
L2
50(Ѱܵᇍఖ)
10
ø4.2
h7
ø16
ø16
ø30
ø63
ø38
ø30
MS01
MZ01

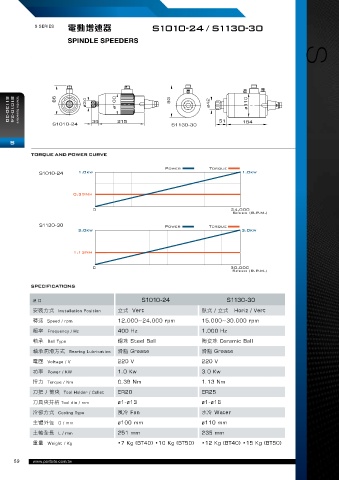

S SERIES ø6Max. (20) 電動增速器 ø4 ø6 S1010-24 / S1130-30
SPINDLE SPEEDERS S
86 ø34 ø100 93 ø42 ø110

36 215 51 184
S1010-24 S1130-30
S1 130-30
S1010-24
Spindle Speeders
S
TORQUE AND POWER CURVE

Power Torque
S1010-24 1.0kw 1.0kw

0.39Nm

0 24,000
Speed (R.P.M.)

S1130-30 Power Torque
3.0kw 3.0kw

1.13Nm

0 30,000
Speed (R.P.M.)

SPECIFICATIONS

項 目 S1010-24 S1130-30
安裝方式 Installation Position 立式 Vert 臥式 / 立式 Horiz / Vert

轉速 Speed / rpm 12,000~24,000 rpm 15,000~30,000 rpm
頻率 Frequency / Hz 400 Hz 1,000 Hz
軸承 Ball Type 鋼珠 Steel Ball 陶瓷珠 Ceramic Ball
軸承潤滑方式 Bearing Lubrication 滑脂 Grease 滑脂 Grease

電壓 Voltage / V 220 V 220 V
功率 Power / KW 1.0 Kw 3.0 Kw
扭力 Torque / Nm 0.39 Nm 1.13 Nm

刀把 / 筒夾 Tool Holder / Collet ER20 ER25
刀具夾持柄 Tool dia / mm ø1-ø13 ø1-ø16
冷卻方式 Cooling Type 風冷 Fan 水冷 Water
主體外徑 D / mm ø100 mm ø110 mm
主軸全長 L / mm 251 mm 235 mm

重量 Weight / Kg •7 Kg (BT40) •10 Kg (BT50) •12 Kg (BT40) •15 Kg (BT50)

59 www.parfaite.com.tw
