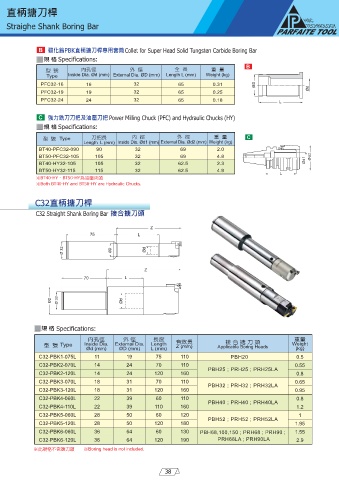

P. 39
直柄搪刀桿
Straighe Shank Boring Bar
B 碳化鎢PBK直柄搪刀桿專用套筒Collet for Super Head Solid Tungsten Carbide Boring Bar
規格 Specifications:
B
型 號 內孔徑 外 徑 全 長 重 量
Type Inside Dia. Ød (mm) External Dia. ØD (mm) Length L (mm) Weight (kg)
PFC32-16 16 32 65 0.31 ØD
PFC32-19 19 32 65 0.25 Ød
PFC32-24 24 32 65 0.18 L
C 強力銑刀刀把及油壓刀把 Power Milling Chuck (PFC) and Hydraulic Chucks (HY)
規格 Specifications:
型 號 Type 刀把長 內 徑 外 徑 重 量 C
Length L (mm) Inside Dia. Ød1 (mm) External Dia. Ød2 (mm) Weight (kg)
BT40-PFC32-090 90 32 69 2.0
BT50-PFC32-105 105 32 69 4.8 Ød2
BT40-HY32-105 105 32 62.5 2.3 Ød1
BT50-HY32-115 115 32 62.5 4.9
L
※BT40-HYeBT50-HY為油壓夾頭
※Both BT40-HY and BT50-HY are Hydraulic Chucks.
C32直柄搪刀桿
C32 Straight Shank Boring Bar 接合搪刀頭
Z
75 L
Ø 32 ØD Ød
Z
70 L
ØD Ø 32 Ød
規格 Specifications:
內孔徑 外 徑 長度 重量
接 合 搪 刀 頭
型 號 Type Inside Dia. External Dia. Length 有效長 Applicable Boring Heads Weight
Z (mm)
Ød (mm) ØD (mm) L (mm) (kg)
C32-PBK1-075L 11 19 75 110 PBH20 0.5
C32-PBK2-070L 14 24 70 110 0.55
C32-PBK2-120L 14 24 120 160 PBH25 ; PRH25 ; PRH25LA 0.8
C32-PBK3-070L 18 31 70 110 0.65
PBH32 ; PRH32 ; PRH32LA
C32-PBK3-120L 18 31 120 160 0.95
C32-PBK4-060L 22 39 60 110 PBH40 ; PRH40 ; PRH40LA 0.8
C32-PBK4-110L 22 39 110 160 1.2
C32-PBK5-060L 28 50 60 120 PBH52 ; PRH52 ; PRH52LA 1
C32-PBK5-120L 28 50 120 180 1.95
C32-PBK6-060L 36 64 60 130 PBH68,100,150 ; PRH68 ; PRH90 ; 1.55
C32-PBK6-120L 36 64 120 190 PRH68LA ; PRH90LA 2.9
※此規格不含搪刀頭 ※Boring head is not included.
38
