P. 35

PCD.145
                                                                                                                                            (6)-M8
                                                  168
                                          EIA0845-50
                                                       ø80  ø80  325    ø98  ø98                                             EIA1275-24     PCD.145           ø120  478
                                                                                                                                            (6)-M8
                                                  168

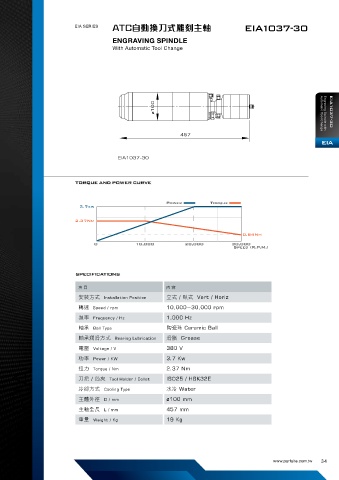

                           EIA SERIES    ATC自動換刀式雕刻主軸                                  EIA1037-30                                                               ø120
                                         ENGRAVING SPINDLE
                                                           325
                                         With Automatic Tool Change
                                          EIA0827-40                                                                                                               500



                                                                                                                             EIA1285-30



                                                       ø100                                                       Automatic Tool Change  Engraving Spindle with  EIA1037-30


                                                                                                                                            PCD.145
                                                                                                                                            (6)-M8
                                                                457
                                                                                                                  EIA
                                                                                                                                                              ø120
                                          EIA1037-30



                           TORQUE AND POWER CURVE                                                                                                                518



                                                           Power           Torque
                             3.7kw                                                                                           EIA1291-30
                                                       ø100
                           2.37Nm

                                                                                      0.84Nm
                                  0              10,000        487 20,000         30,000
                                                                                   Speed (R.P.M.)


                                          EIA1048-30
                           SPECIFICATIONS
                             項 目                           內 容
                             安裝方式  Installation Position    立式 / 臥式  Vert / Horiz

                             轉速  Speed / rpm                10,000~30,000 rpm
                             頻率  Frequency / Hz             1,000 Hz
                             軸承  Ball Type                  陶瓷珠 Ceramic Ball

                             軸承潤滑方式  Bearing Lubrication    滑脂  Grease
                             電壓  Voltage / V                380 V
                             功率  Power / KW                 3.7 Kw
                             扭力  Torque / Nm                2.37 Nm
            EIA              冷卻方式  Cooling Type             水冷 Water
                                                            ISO25 / HSK32E
                             刀把 / 筒夾  Tool Holder / Collet


                                                            ø100 mm
                             主體外徑  D / mm
                             主軸全長  L / mm
                                                            19 Kg
                             重量  Weight / Kg                457 mm






                                                                                                 www.parfaite.com.tw  34
