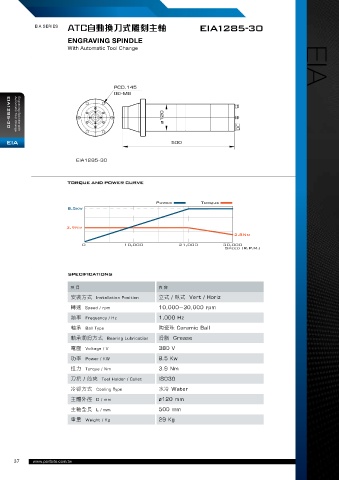

EIA SERIES  ATC自動換刀式雕刻主軸                                  EIA1285-30

                         ENGRAVING SPINDLE
                         With Automatic Tool Change                                                          EIA
















    EIA1285-30
      Automatic Tool Change
   EIA  Engraving Spindle with







                         TORQUE AND POWER CURVE



                                                        Power           Torque
                         8.5kw


                        3.9Nm
                                                                                   2.8Nm
                              0              10,000             21,000         30,000
                                                                                Speed (R.P.M.)




                         SPECIFICATIONS
                          項 目                            內 容
                          安裝方式  Installation Position    立式 / 臥式  Vert / Horiz

                          轉速  Speed / rpm                10,000~30,000 rpm
                          頻率  Frequency / Hz             1,000 Hz
                          軸承  Ball Type                  陶瓷珠 Ceramic Ball

                          軸承潤滑方式  Bearing Lubrication    滑脂  Grease
                          電壓  Voltage / V                380 V
                          功率  Power / KW                 8.5 Kw
                          扭力  Torque / Nm                3.9 Nm
                          刀把 / 筒夾  Tool Holder / Collet  ISO30

                          冷卻方式  Cooling Type             水冷 Water
                          主體外徑  D / mm                   ø120 mm
                          主軸全長  L / mm                   500 mm

                          重量  Weight / Kg                29 Kg
