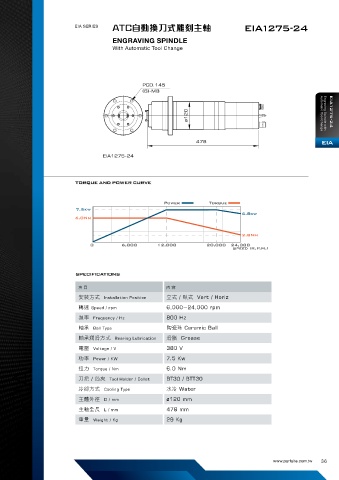

EIA SERIES ATC自動換刀式雕刻主軸 EIA1275-24

ENGRAVING SPINDLE
With Automatic Tool Change

EIA1275-24
Engraving Spindle with
Automatic Tool Change
EIA

TORQUE AND POWER CURVE

Power Torque
7.5kw
6.8kw
6.0Nm

2.8Nm
0 6,000 12,000 20,000 24,000
Speed (R.P.M.)

SPECIFICATIONS
項 目 內 容
安裝方式 Installation Position 立式 / 臥式 Vert / Horiz

轉速 Speed / rpm 6,000~24,000 rpm
頻率 Frequency / Hz 800 Hz
軸承 Ball Type 陶瓷珠 Ceramic Ball

軸承潤滑方式 Bearing Lubrication 滑脂 Grease
電壓 Voltage / V 380 V
功率 Power / KW 7.5 Kw
扭力 Torque / Nm 6.0 Nm
EIA 冷卻方式 Cooling Type 水冷 Water
BT30 / BTT30
刀把 / 筒夾 Tool Holder / Collet

ø120 mm
主體外徑 D / mm
主軸全長 L / mm
29 Kg
重量 Weight / Kg 478 mm
