Page 30 - 普慧2021主軸
P. 30

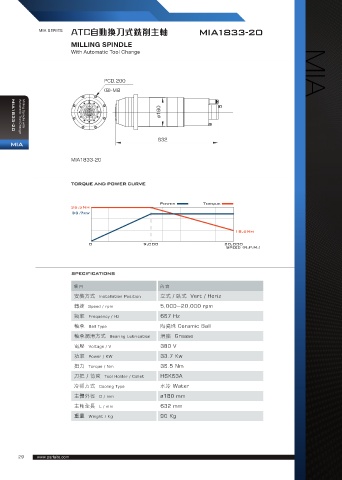

MIA SERIES ATC自動換刀式銑削主軸 MIA1833-20
MILLING SPINDLE
With Automatic Tool Change
PCD.200 MIA PCD.145
(8)-M8 (6)-M8
ø180 ø120
Milling Spindle with
MIA1833-20
Automatic Tool Change
632 447
MIA
MIA1833-20 MIA1291-30
TORQUE AND POWER CURVE
Power Torque PCD.175
36.5Nm
33.7kw (6)-M8
ø150
18.6Nm
0 9,000 20,000
Speed (R.P.M.)
544
SPECIFICATIONS
項 目 內 容 MIA1513-20
安裝方式 Installation Position 立式 / 臥式 Vert / Horiz
轉速 Speed / rpm 5,000~20,000 rpm
頻率 Frequency / Hz 667 Hz
軸承 Ball Type 陶瓷珠 Ceramic Ball
軸承潤滑方式 Bearing Lubrication 滑脂 Grease
電壓 Voltage / V 380 V
功率 Power / KW 33.7 Kw
扭力 Torque / Nm 36.5 Nm
刀把 / 筒夾 Tool Holder / Collet HSK63A
冷卻方式 Cooling Type 水冷 Water
主體外徑 D / mm ø180 mm
主軸全長 L / mm 632 mm
重量 Weight / Kg 90 Kg
29 www.parfaite.com
