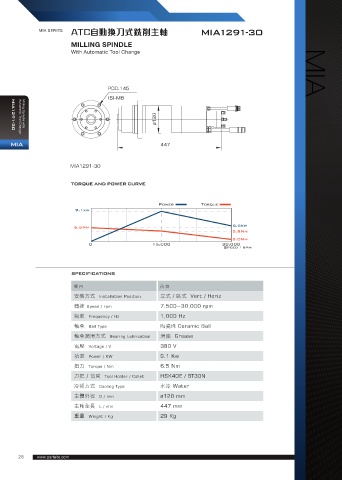

MIA SERIES ATC自動換刀式銑削主軸 MIA1291-30

MILLING SPINDLE
With Automatic Tool Change

PCD.200 PCD.145 MIA
(8)-M8 (6)-M8

ø180 MIA1291-30 Automatic Tool Change Milling Spindle with ø120

632 MIA 447

MIA1833-20 MIA1291-30

TORQUE AND POWER CURVE

Power Torque
9.1kw PCD.175
(6)-M8
6.5Nm 6.5kw
5.8Nm
ø150 2.0Nm
0 15,000 30,000
Speed / rpm

544
SPECIFICATIONS

項 目 內 容
MIA1513-20
安裝方式 Installation Position 立式 / 臥式 Vert / Horiz
轉速 Speed / rpm 7,500~30,000 rpm
頻率 Frequency / Hz 1,000 Hz
軸承 Ball Type 陶瓷珠 Ceramic Ball

軸承潤滑方式 Bearing Lubrication 滑脂 Grease
電壓 Voltage / V 380 V
功率 Power / KW 9.1 Kw
扭力 Torque / Nm 6.5 Nm

刀把 / 筒夾 Tool Holder / Collet HSK40E / BT30N
冷卻方式 Cooling Type 水冷 Water
主體外徑 D / mm ø120 mm
主軸全長 L / mm 447 mm
重量 Weight / Kg 29 Kg
