Page 25 - 普慧2021主軸
P. 25

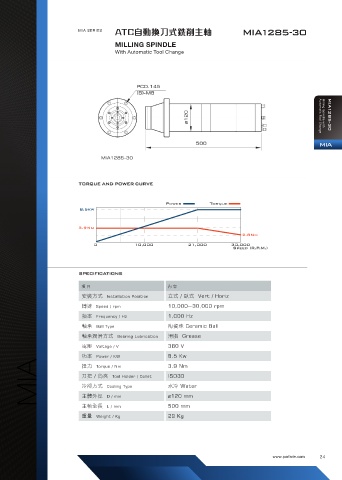

MIA SERIES ATC自動換刀式銑削主軸 MIA1285-30
MILLING SPINDLE
With Automatic Tool Change
Milling Spindle with
MIA1285-30
Automatic Tool Change
MIA
TORQUE AND POWER CURVE
Power Torque
8.5kw
3.9Nm
2.8Nm
0 10,000 21,000 30,000
Speed (R.P.M.)
SPECIFICATIONS
項 目 內 容
安裝方式 Installation Position 立式 / 臥式 Vert / Horiz
轉速 Speed / rpm 10,000~30,000 rpm
頻率 Frequency / Hz 1,000 Hz
軸承 Ball Type 陶瓷珠 Ceramic Ball
軸承潤滑方式 Bearing Lubrication 滑脂 Grease
電壓 Voltage / V 380 V
功率 Power / KW 8.5 Kw
MIA 刀把 / 筒夾 Tool Holder / Collet ISO30
3.9 Nm
扭力 Torque / Nm
水冷 Water
冷卻方式 Cooling Type
ø120 mm
主體外徑 D / mm
主軸全長 L / mm
29 Kg
重量 Weight / Kg 500 mm
www.parfaite.com 24
