P. 46

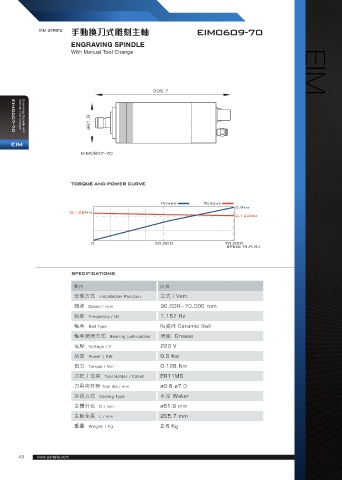

EIM SERIES 手動換刀式雕刻主軸 EIM0609-70
ENGRAVING SPINDLE
With Manual Tool Change
205.7 EIM
ø61.9
Manual Tool Change
EIM0607-70
Engraving Spindle with
EIM
EIM0607-70
TORQUE AND POWER CURVE
221.9
Power Torque
0.9kw
0.128Nm
0.123Nm
ø70
0 30,000 70,000
Speed (R.P.M.)
EIM0711-50
SPECIFICATIONS
項 目 內 容
安裝方式 Installation Position 立式 / Vert
轉速 Speed / rpm 30,000~70,000 rpm
頻率 Frequency / Hz 1,167 Hz
軸承 Ball Type 陶瓷珠 Ceramic Ball
軸承潤滑方式 Bearing Lubrication 滑脂 Grease
電壓 Voltage / V 220 V
功率 Power / KW 0.9 Kw
扭力 Torque / Nm 0.128 Nm
刀把 / 筒夾 Tool Holder / Collet ER11MS
刀具夾持柄 Tool dia / mm ø0.6-ø7.0
冷卻方式 Cooling Type 水冷 Water
主體外徑 D / mm ø61.9 mm
主軸全長 L / mm 205.7 mm
重量 Weight / Kg 2.6 Kg
