Page 43 - 普慧2021主軸
P. 43

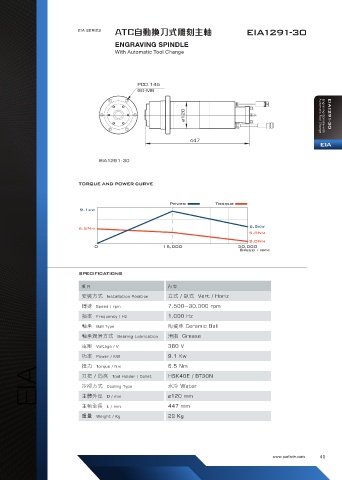

EIA SERIES ATC自動換刀式雕刻主軸 EIA1291-30
ENGRAVING SPINDLE
With Automatic Tool Change
447 Automatic Tool Change Engraving Spindle with EIA1291-30
EIA
TORQUE AND POWER CURVE
Power Torque
9.1kw
6.5Nm 6.5kw
5.8Nm
2.0Nm
0 15,000 30,000
Speed / rpm
SPECIFICATIONS
項 目 內 容
安裝方式 Installation Position 立式 / 臥式 Vert / Horiz
轉速 Speed / rpm 7,500~30,000 rpm
頻率 Frequency / Hz 1,000 Hz
軸承 Ball Type 陶瓷珠 Ceramic Ball
軸承潤滑方式 Bearing Lubrication 滑脂 Grease
電壓 Voltage / V 380 V
功率 Power / KW 9.1 Kw
扭力 Torque / Nm 6.5 Nm
EIA 冷卻方式 Cooling Type 水冷 Water
HSK40E / BT30N
刀把 / 筒夾 Tool Holder / Collet
ø120 mm
主體外徑 D / mm
主軸全長 L / mm
29 Kg
重量 Weight / Kg 447 mm
www.parfaite.com 40
