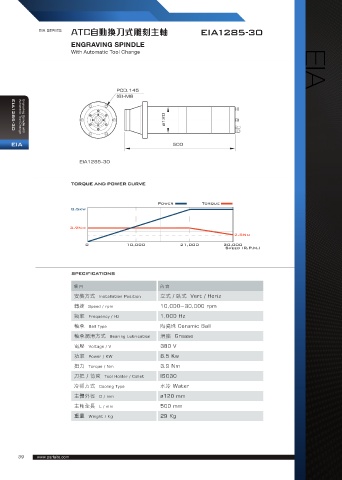

Page 42 - 普慧2021主軸

EIA SERIES ATC自動換刀式雕刻主軸 EIA1285-30

ENGRAVING SPINDLE
With Automatic Tool Change EIA

EIA1285-30
Automatic Tool Change
EIA Engraving Spindle with

TORQUE AND POWER CURVE

Power Torque
8.5kw

3.9Nm
2.8Nm
0 10,000 21,000 30,000
Speed (R.P.M.)

SPECIFICATIONS

項 目 內 容
安裝方式 Installation Position 立式 / 臥式 Vert / Horiz
轉速 Speed / rpm 10,000~30,000 rpm
頻率 Frequency / Hz 1,000 Hz
軸承 Ball Type 陶瓷珠 Ceramic Ball

軸承潤滑方式 Bearing Lubrication 滑脂 Grease
電壓 Voltage / V 380 V
功率 Power / KW 8.5 Kw
扭力 Torque / Nm 3.9 Nm

刀把 / 筒夾 Tool Holder / Collet ISO30
冷卻方式 Cooling Type 水冷 Water
主體外徑 D / mm ø120 mm
主軸全長 L / mm 500 mm
重量 Weight / Kg 29 Kg

39 www.parfaite.com
