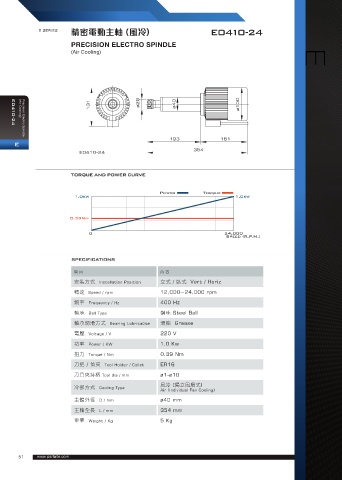

E SERIES 精密電動主軸 (風冷) E0410-24

PRECISION ELECTRO SPINDLE
(Air Cooling) E

131 ø28 ø40 ø100 182.5 ø42 ø50 ø145

(Air Cooling)
E0410-24
193 161 186 208
Precision Electro Spindle
E
354 394
E0410-24
E0533-30

TORQUE AND POWER CURVE

Power Torque
1.0kw 1.0kw

0.39Nm
ø100
131 0 ø28 ø40 24,000 182.5 ø42 ø60 ø145
Speed (R.P.M.)

SPECIFICATIONS
193 146 232 208
項 目 內 容
339 440
E0410-42
安裝方式 Installation Position 立式 / 臥式 Vert / Horiz E0623-30
轉速 Speed / rpm 12,000~24,000 rpm
頻率 Frequency / Hz 400 Hz

軸承 Ball Type 鋼珠 Steel Ball
軸承潤滑方式 Bearing Lubrication 滑脂 Grease
電壓 Voltage / V 220 V
功率 Power / KW 1.0 Kw

扭力 Torque / Nm 0.39 Nm ø50 ø70 ø145
131 ø34 ER16ø50 ø100 182.5
刀把 / 筒夾 Tool Holder / Collet
刀具夾持柄 Tool dia / mm ø1-ø10
風冷 (獨立風扇式)
冷卻方式 Cooling Type
Air (Individual Fan Cooling) 310 213
224 160
主體外徑 D / mm ø40 mm
384 523
E0510-24
主軸全長 L / mm 354 mm
E0723-24
重量 Weight / Kg 5 Kg
