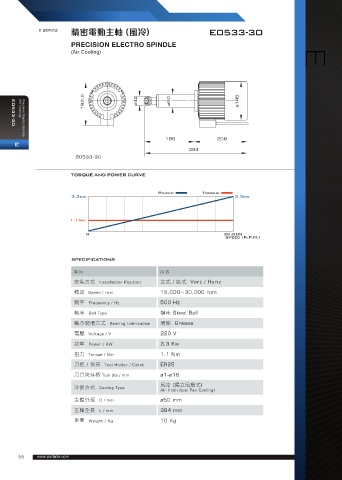

E SERIES 精密電動主軸 (風冷) E0533-30

PRECISION ELECTRO SPINDLE
(Air Cooling) E

131 ø28 ø40 ø100 E0533-30 (Air Cooling) Precision Electro Spindle 182.5 ø42 ø50 ø145

193 161 186 208
E
354 394
E0410-24
E0533-30

TORQUE AND POWER CURVE

Power Torque
3.3kw 3.3kw

1.1Nm ø42 ø60
ø145
131 ø28 ø40 ø100 182.5 0 30,000
Speed (R.P.M.)

SPECIFICATIONS
193 146 232 208
339 項 目 內 容 440
E0410-42
安裝方式 Installation Position 立式 / 臥式 Vert / Horiz
E0623-30
轉速 Speed / rpm 15,000~30,000 rpm
頻率 Frequency / Hz 500 Hz

軸承 Ball Type 鋼珠 Steel Ball
軸承潤滑方式 Bearing Lubrication 滑脂 Grease
電壓 Voltage / V 220 V
功率 Power / KW 3.3 Kw
182.5
扭力 Torque / Nm ø50 1.1 Nm ø145
ø70
131 ø34 ø50 ø100 刀把 / 筒夾 Tool Holder / Collet ER25
刀具夾持柄 Tool dia / mm ø1-ø16
風冷 (獨立風扇式)
冷卻方式 Cooling Type
Air (Individual Fan Cooling) 213
310
224 160
主體外徑 D / mm ø50 mm
384 523
E0510-24 394 mm
主軸全長 L / mm
E0723-24
重量 Weight / Kg 10 Kg

55 www.parfaite.com

131 ø34 ø50 ø100

ø50 ø70 ø120

224 155

379
E0513-24
275 215
490

E0736W-18
