ø50
ø28
ø40
131
193 161 ø100 182.5 ø42 186 208 ø145
354 394
E0410-24

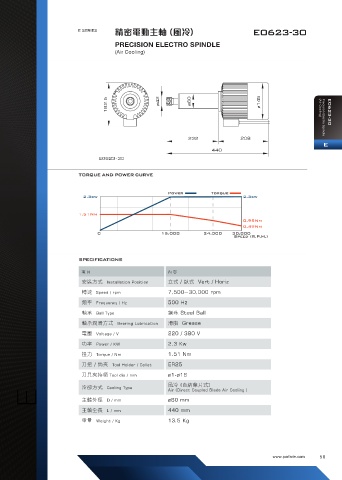

E SERIES 精密電動主軸 (風冷) E0623-30
E0533-30
PRECISION ELECTRO SPINDLE
(Air Cooling)

131 ø28 ø40 ø100 182.5 ø42 ø60 ø145 (Air Cooling) Precision Electro Spindle E0623-30

193 146 232 208
E
339 440
E0410-42
E0623-30

TORQUE AND POWER CURVE

Power Torque
2.3kw 2.3kw

1.51Nm
0.95Nm
0.49Nm
131 ø34 ø50 ø100 0 182.5 ø50 15,000 ø70 24,000 30,000 ø145
Speed (R.P.M.)

SPECIFICATIONS
310 213
224 160 項 目 內 容
523
384 安裝方式 Installation Position 立式 / 臥式 Vert / Horiz
E0510-24
E0723-24
轉速 Speed / rpm 7,500~30,000 rpm
頻率 Frequency / Hz 500 Hz

軸承 Ball Type 鋼珠 Steel Ball
軸承潤滑方式 Bearing Lubrication 滑脂 Grease
電壓 Voltage / V 220 / 380 V
功率 Power / KW 2.3 Kw

扭力 Torque / Nm 1.51 Nm
131 ø34 ø50 ø100 刀把 / 筒夾 Tool Holder / Collet ER25
刀具夾持柄 Tool dia / mm ø1-ø16
ø50 風冷 (直結葉片式) ø120
ø70
冷卻方式 Cooling Type Air (Direct Coupled Blade Air Cooling )
E 主體外徑 D / mm ø60 mm
224 155

379 440 mm
E0513-24 主軸全長 L / mm
275 215
重量 Weight / Kg 13.5 Kg
490

E0736W-18

www.parfaite.com 56
