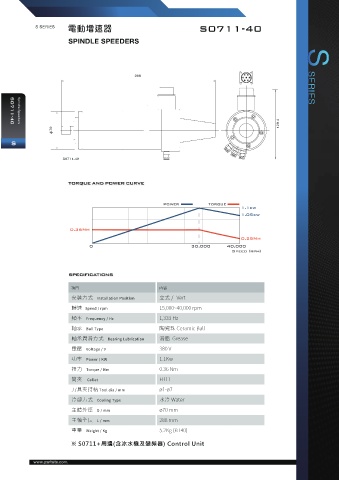

Page 68 - 普慧2021主軸
P. 68
ཥਗᄣኜ S0711-40
S SERIES
SPINDLE SPEEDERS S
288 SERIES
129.4
Spindle Speeders
S0711-40
70
S
S0711-40
TORQUE AND POWER CURVE
Power Torque
1.1kw
1.05kw
0.36Nm
0.25Nm
0 30,000 40,000
Speed (rpm)
SPECIFICATIONS
項目 內容
安裝方式 Installation Position 立式 / Vert
轉速 Speed / rpm 15,000~40,000 rpm
頻率 Frequency / Hz 1,333 Hz
軸承 Ball Type 陶瓷珠 Ceramic Ball
軸承潤滑方式 Bearing Lubrication 滑脂 Grease
電壓 Voltage / V 380 V
功率 Power / KW 1.1Kw
扭力 Torque / Nm 0.36 Nm
筒夾 Collet ER11
刀具夾持柄 Tool dia / mm ø1-ø7
冷卻方式 Cooling Type 水冷 Water
主體外徑 D / mm ø70 mm
主軸全長 L / mm 288 mm
重量 Weight / Kg 5.2Kg (BT40)
※ S0711+周邊(含冰水機及變頻器) Control Unit
