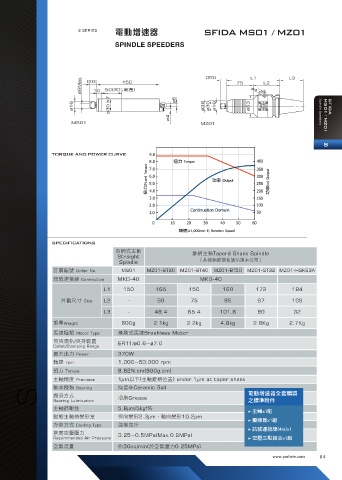

S SERIES 電動增速器 SFIDA MS01 / MZ01
SPINDLE SPEEDERS
ø6Max. (20) 50(Ѱܵᇍఖ) (20) 75 L1 L2 L3
150
10
ø4.2
h7 ø6
ø16 ø30 ø38 ø30 ø16 ø63 Spindle Speeders SFIDA
ø4 MS01 / MZ01
MS01 MZ01
S
TORQUE AND POWER CURVE
86 ø34 ø100 93 ø42 ø110
SPECIFICATIONS
直柄式主軸 錐柄主軸Taperd Shank Spindle
36
S1010-24 Straight 215 S1130-30 51 184
Spindle （其他柄部規格請洽詢本公司）
訂購編號 Order No. MS01 MZ01-BT30 MZ01-BT40 MZ01-BT50 MZ01-ST32 MZ01-HSK63A
訊號連接線 Connection MKD-40 MKD-40
L1 150 165 150 160 172 184
外觀尺寸 Size L2 - 90 75 85 97 109
L3 - 48.4 65.4 101.8 80 32
重量Weight 600g 2.1kg 2.2kg 4.8kg 2.8Kg 2.7Kg
馬達種類 Motor Type 無刷式馬達Brushless Motor
筒夾規格/夾持範圍 ER11/ø0.6~ø7.0
Collet/Clamping Range
最大出力 Power 370W
轉速 rpm 1,000~60,000 rpm
扭力 Torque 8.82N.cm(900g.cm)
主軸精度 Precision 1µm以下(主軸錐柄位置) under 1µm at taper shank
軸承種類 Bearing 陶瓷珠Ceramic Ball
S 潤滑方式 滑脂Grease 電動增速器 全套購買
之標準附件
Bearing Lubrication
主軸靜剛性 5.8µm/5kgf時 ▶ 主軸x1組
動態主軸熱變形量 徑向變形2.3µm，軸向變形10.2µm
▶ 變頻器x1組
冷卻方式 Cooling Type 強制空冷
▶ 訊號連接線(4m)x1
推薦空壓壓力 0.25~0.5MPa(Max.0.9MPa)
Recommended Air Pressure ▶ 空壓三點組合x1組
空氣流量 約30cc/min(於空氣壓力0.25MPa)
