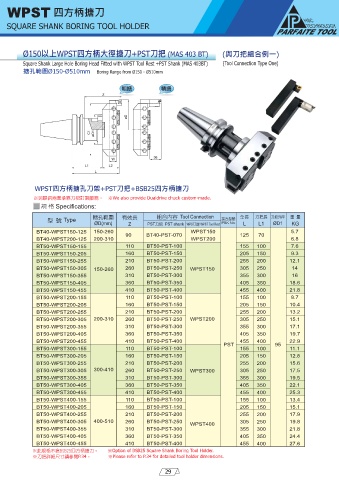

Page 30 - 2020普慧搪刀型錄

WPST 四方柄搪刀

SQUARE SHANK BORING TOOL HOLDER

Ø150以上WPST四方柄大徑搪刀+PST刀把 (MAS 403 BT) (與刀把組合例一)
Square Shank Large Hole Boring Head Fitted with WPST Tool Rest +PST Shank (MAS 403BT) (Tool Connection Type One)
搪孔範圍Ø150-Ø510mm Boring Range from Ø150 - Ø510mm

WPST四方柄搪孔刀架+PST刀把+BSB25四方柄搪刀

※另提供兩面承靠刀把訂製服務。 ※We also provide Dualdrive chuck custom-made.
規格 Specifications:

組合內容 Tool Connection
型 號 Type 搪孔範圍 有效長 PST刀把 PST shank WPST刀架 WPST Tool Rest 接合型號 全長 刀把長 刀把外徑 重 量
ØD(mm)
ØD1
PBK No.
KG
L1
L
Z
BT40-WPST150-125 150-260 90 BT40-PST-070 WPST150 125 70 5.7
BT40-WPST200-125 200-310 WPST200 6.8
BT50-WPST150-155 110 BT50-PST-100 155 100 7.6
BT50-WPST150-205 160 BT50-PST-150 205 150 9.3
BT50-WPST150-255 210 BT50-PST-200 255 200 12.1
BT50-WPST150-305 150-260 260 BT50-PST-250 WPST150 305 250 14
BT50-WPST150-355 310 BT50-PST-300 355 300 16
BT50-WPST150-405 360 BT50-PST-350 405 350 18.6
BT50-WPST150-455 410 BT50-PST-400 455 400 21.8
BT50-WPST200-155 110 BT50-PST-100 155 100 8.7
BT50-WPST200-205 160 BT50-PST-150 205 150 10.4
BT50-WPST200-255 210 BT50-PST-200 255 200 13.2
BT50-WPST200-305 200-310 260 BT50-PST-250 WPST200 305 250 15.1
BT50-WPST200-355 310 BT50-PST-300 355 300 17.1
BT50-WPST200-405 360 BT50-PST-350 405 350 19.7
BT50-WPST200-455 410 BT50-PST-400 PST 455 400 95 22.9
BT50-WPST300-155 110 BT50-PST-100 155 100 11.1
BT50-WPST300-205 160 BT50-PST-150 205 150 12.8
BT50-WPST300-255 210 BT50-PST-200 255 200 15.6
BT50-WPST300-305 300-410 260 BT50-PST-250 WPST300 305 250 17.5
BT50-WPST300-355 310 BT50-PST-300 355 300 19.5
BT50-WPST300-405 360 BT50-PST-350 405 350 22.1
BT50-WPST300-455 410 BT50-PST-400 455 400 25.3
BT50-WPST400-155 110 BT50-PST-100 155 100 13.4
BT50-WPST400-205 160 BT50-PST-150 205 150 15.1
BT50-WPST400-255 210 BT50-PST-200 255 200 17.9
BT50-WPST400-305 400-510 260 BT50-PST-250 WPST400 305 250 19.8
BT50-WPST400-355 310 BT50-PST-300 355 300 21.8
BT50-WPST400-405 360 BT50-PST-350 405 350 24.4
BT50-WPST400-455 410 BT50-PST-400 455 400 27.6
※此規格不含BSB25四方柄搪刀。 ※Option of BSB25 Square Shank Boring Tool Holder.
※刀把詳細尺寸請參閱P.34。 ※Please refer to P.34 for detailed tool holder dimensions.
