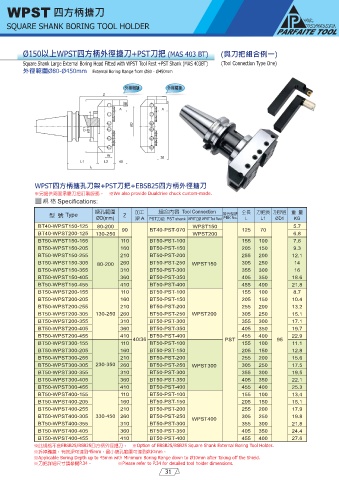

Page 32 - 2020普慧搪刀型錄

WPST 四方柄搪刀

SQUARE SHANK BORING TOOL HOLDER

Ø150以上WPST四方柄外徑搪刀+PST刀把 (MAS 403 BT) (與刀把組合例一)
Square Shank Large External Boring Head Fitted with WPST Tool Rest +PST Shank (MAS 403BT) (Tool Connection Type One)
外徑範圍Ø80-Ø450mm External Boring Range from Ø80 - Ø450mm

外徑粗搪 外徑精搪

WPST四方柄搪孔刀架+PST刀把+EBSB25四方柄外徑搪刀
※另提供兩面承靠刀把訂製服務。 ※We also provide Dualdrive chuck custom-made.
規格 Specifications:

組合內容 Tool Connection
型 號 Type 搪孔範圍 Z 加工 PST刀把 PST shank WPST刀架 WPST Tool Rest 接合型號 全長 刀把長 刀把外徑 重 量
ØD(mm)
ØD1
KG
PBK No.
L1
深 A
L
BT40-WPST150-125 80-200 90 BT40-PST-070 WPST150 125 70 5.7
BT40-WPST200-125 130-250 WPST200 6.8
BT50-WPST150-155 110 BT50-PST-100 155 100 7.6
BT50-WPST150-205 160 BT50-PST-150 205 150 9.3
BT50-WPST150-255 210 BT50-PST-200 255 200 12.1
BT50-WPST150-305 80-200 260 BT50-PST-250 WPST150 305 250 14
BT50-WPST150-355 310 BT50-PST-300 355 300 16
BT50-WPST150-405 360 BT50-PST-350 405 350 18.6
BT50-WPST150-455 410 BT50-PST-400 455 400 21.8
BT50-WPST200-155 110 BT50-PST-100 155 100 8.7
BT50-WPST200-205 160 BT50-PST-150 205 150 10.4
BT50-WPST200-255 210 BT50-PST-200 255 200 13.2
BT50-WPST200-305 130-250 260 BT50-PST-250 WPST200 305 250 15.1
BT50-WPST200-355 310 BT50-PST-300 355 300 17.1
BT50-WPST200-405 360 BT50-PST-350 405 350 19.7
BT50-WPST200-455 410 40/36 BT50-PST-400 PST 455 400 95 22.9
BT50-WPST300-155 110 BT50-PST-100 155 100 11.1
BT50-WPST300-205 160 BT50-PST-150 205 150 12.8
BT50-WPST300-255 210 BT50-PST-200 255 200 15.6
BT50-WPST300-305 230-350 260 BT50-PST-250 WPST300 305 250 17.5
BT50-WPST300-355 310 BT50-PST-300 355 300 19.5
BT50-WPST300-405 360 BT50-PST-350 405 350 22.1
BT50-WPST300-455 410 BT50-PST-400 455 400 25.3
BT50-WPST400-155 110 BT50-PST-100 155 100 13.4
BT50-WPST400-205 160 BT50-PST-150 205 150 15.1
BT50-WPST400-255 210 BT50-PST-200 255 200 17.9
BT50-WPST400-305 330-450 260 BT50-PST-250 WPST400 305 250 19.8
BT50-WPST400-355 310 BT50-PST-300 355 300 21.8
BT50-WPST400-405 360 BT50-PST-350 405 350 24.4
BT50-WPST400-455 410 BT50-PST-400 455 400 27.6
※此規格不含EBSB25/BSB25四方柄外徑搪刀。 ※Option of EBSB25/BSB25 Square Shank External Boring Tool Holder..
※拆掉護蓋，有效深可達到45mm，最小搪孔範圍可達到Ø10mm。
※Applicable Boring Depth up to 45mm with Minimum Boring Range down to Ø10mm after Taking off the Shield.
※刀把詳細尺寸請參閱P.34。 ※Please refer to P.34 for detailed tool holder dimensions.
