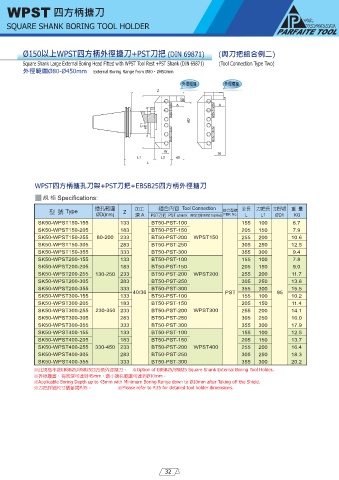

Page 33 - 2020普慧搪刀型錄

WPST 四方柄搪刀

SQUARE SHANK BORING TOOL HOLDER

Ø150以上WPST四方柄外徑搪刀+PST刀把 (DIN 69871) (與刀把組合例二)
Square Shank Large External Boring Head Fitted with WPST Tool Rest +PST Shank (DIN 69871) (Tool Connection Type Two)
外徑範圍Ø80-Ø450mm External Boring Range from Ø80 - Ø450mm

外徑粗搪 外徑精搪

WPST四方柄搪孔刀架+PST刀把+EBSB25四方柄外徑搪刀

規格 Specifications:
組合內容 Tool Connection
型 號 Type 搪孔範圍 Z 加工 PST刀把 PST shank WPST刀架 WPST Tool Rest 接合型號 全長 刀把長 刀把外徑 重 量
ØD(mm)
深 A
KG
PBK No.
ØD1
L1
L
SK50-WPST150-155 133 BT50-PST-100 155 100 6.7
SK50-WPST150-205 183 BT50-PST-150 205 150 7.9
SK50-WPST150-255 80-200 233 BT50-PST-200 WPST150 255 200 10.6
SK50-WPST150-305 283 BT50-PST-250 305 250 12.5
SK50-WPST150-355 333 BT50-PST-300 355 300 9.4
SK50-WPST200-155 133 BT50-PST-100 155 100 7.8
SK50-WPST200-205 183 BT50-PST-150 205 150 9.0
SK50-WPST200-255 130-250 233 BT50-PST-200 WPST200 255 200 11.7
SK50-WPST200-305 283 BT50-PST-250 305 250 13.6
SK50-WPST200-355 333 BT50-PST-300 355 300 15.5
SK50-WPST300-155 133 40/36 BT50-PST-100 PST 155 100 95 10.2
SK50-WPST300-205 183 BT50-PST-150 205 150 11.4
SK50-WPST300-255 230-350 233 BT50-PST-200 WPST300 255 200 14.1
SK50-WPST300-305 283 BT50-PST-250 305 250 16.0
SK50-WPST300-355 333 BT50-PST-300 355 300 17.9
SK50-WPST400-155 133 BT50-PST-100 155 100 12.5
SK50-WPST400-205 183 BT50-PST-150 205 150 13.7
SK50-WPST400-255 330-450 233 BT50-PST-200 WPST400 255 200 16.4
SK50-WPST400-305 283 BT50-PST-250 305 250 18.3
SK50-WPST400-355 333 BT50-PST-300 355 300 20.2
※此規格不含EBSB25/BSB25四方柄外徑搪刀。 ※Option of EBSB25/BSB25 Square Shank External Boring Tool Holder..
※拆掉護蓋，有效深可達到45mm，最小搪孔範圍可達到Ø10mm。
※Applicable Boring Depth up to 45mm with Minimum Boring Range down to Ø10mm after Taking off the Shield.
※刀把詳細尺寸請參閱P.35。 ※Please refer to P.35 for detailed tool holder dimensions.
