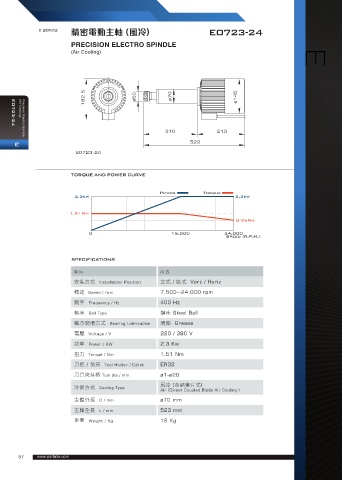

E SERIES 精密電動主軸 (風冷) E0723-24
PRECISION ELECTRO SPINDLE
(Air Cooling) E
E
131 ø34 ø50 ø100 E0723-24 (Air Cooling) 182.5 ø50 ø70 ø145

310 213
224 160
Precision Electro Spindle
384 E 523
E0510-24
E0723-24

TORQUE AND POWER CURVE

Power Torque
2.3kw 2.3kw

1.51Nm
0.95Nm
131 ø34 ø50 ø100
0
24,000
15,000
Speed (R.P.M.)
ø50 ø70 ø120
224 155 SPECIFICATIONS
379 項 目 內 容
E0513-24
275 215
安裝方式 Installation Position 立式 / 臥式 Vert / Horiz
490
轉速 Speed / rpm 7,500~24,000 rpm
頻率 Frequency / Hz 400 Hz
E0736W-18
軸承 Ball Type 鋼珠 Steel Ball
軸承潤滑方式 Bearing Lubrication 滑脂 Grease
電壓 Voltage / V 220 / 380 V
功率 Power / KW 2.3 Kw

扭力 Torque / Nm 1.51 Nm
刀把 / 筒夾 Tool Holder / Collet ER32
刀具夾持柄 Tool dia / mm ø1-ø20
風冷 (直結葉片式)
冷卻方式 Cooling Type
Air (Direct Coupled Blade Air Cooling )
主體外徑 D / mm ø70 mm
主軸全長 L / mm 523 mm

重量 Weight / Kg 16 Kg
