Page 62 - 普慧2021主軸

ø100
ø76
ø18
9 21
G1004-75 236

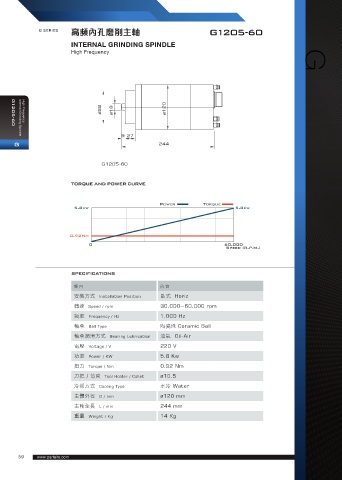

G SERIES 高頻內孔磨削主軸 G1205-60

INTERNAL GRINDING SPINDLE
High Frequency G

ø88 ø18 ø120

High Frequency
G1205-60
9 27
Internal Grinding Spindle
G 244

G1205-60

TORQUE AND POWER CURVE

Power Torque
5.8kw 5.8kw

0.92Nm
0 60,000
Speed (R.P.M.)

SPECIFICATIONS

項 目 內 容
安裝方式 Installation Position 臥式 Horiz
轉速 Speed / rpm 30,000~60,000 rpm
頻率 Frequency / Hz 1,000 Hz
軸承 Ball Type 陶瓷珠 Ceramic Ball

軸承潤滑方式 Bearing Lubrication 油氣 Oil-Air
電壓 Voltage / V 220 V
功率 Power / KW 5.8 Kw
扭力 Torque / Nm 0.92 Nm

刀把 / 筒夾 Tool Holder / Collet ø10.5
冷卻方式 Cooling Type 水冷 Water
主體外徑 D / mm ø120 mm
主軸全長 L / mm 244 mm
重量 Weight / Kg 14 Kg

59 www.parfaite.com
