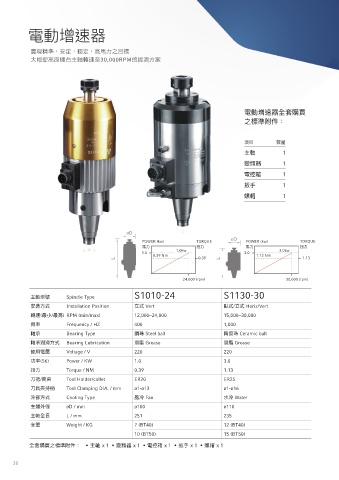

電動增速器

實現精準，安定，穩定，高馬力之目標
大幅提高原機台主軸轉速至30,000RPM的經濟方案

電動增速器全套購買 馬達特性
之標準附件： 9.0 扭力 Torque 400
扭力(N.cm) Torque 8.0 350 功率(w) Output
7.0
300
6.0
250
項目 數量 5.0 功率 Output 200
4.0
150
3.0
主軸 1 2.0 Continuation Domain 100
50
1.0
0
10 20 30 40 50 60
變頻器 1 轉速(x1,000min-1.) Rotation Speed
電控箱 1
扳手 1
螺帽 1

øD
øD
POWER (kw) TORQUE POWER (kw) TORQUE
馬力 扭力 馬力 扭力
1.0 1.0kw 3.0 3.0kw 直柄式主軸 錐柄式主軸
0.39 Nm 1.13 Nm
L 0.39 L 1.13 Straight Spindle Taper Shank Spindle
訂購編號 Order No. MS01 MZ01-BT30 MZ01-BT40 MZ01-BT50 MZ01-ST32

24,000 (rpm) 30,000 (rpm) 訊號連接線 Connection SME-003 (option) SME-003 (option)
外觀尺寸 Size L1 150 165 150 160 172
主軸型號 Spindle Type S1010-24 S1130-30 L2 - 90 75 85 97
安裝方式 Installation Position 立式 Vert 臥式/立式 Horiz/Vert L3 - 48.4 65.4 101.8 80
轉速(最小/最高) RPM (min/max) 12,000~24,000 15,000~30,000 重量 Weight 600g 2.1kg 2.2kg 4.8kg 2.8Kg
頻率 Frequency / HZ 400 1,000 馬達種類 Motor Type 無刷式馬達Brushless Motor
軸承 Bearing Type 鋼珠 Steel ball 陶瓷珠 Ceramic ball 筒夾規格 / 夾持範圍 Collet / Clamping Range ER11 / ø0.6~ø7.0
軸承潤滑方式 Bearing Lubrication 滑脂 Grease 滑脂 Grease 最大出力 Power 370W
使用電壓 Voltage / V 220 220 轉速 RPM 1,000~60,000 min-1
功率(S6) Power / KW 1.0 3.0 扭力 Torque 8.82N.cm (900g.cm)
扭力 Torque / NM 0.39 1.13 主軸精度 Precision 1’m以下 ( 主軸錐柄位置 ) under 1’m at taper shank
刀把/筒夾 Tool Holder/collet ER20 ER25 軸承種類 Bearing 陶瓷珠Ceramic Ball
刀具夾持柄 Tool Clamping DIA. / mm ø1-ø13 ø1-ø16 潤滑方式 Bearing Lubrication 滑脂Grease
冷卻方式 Cooling Type 風冷 Fan 水冷 Water 主軸靜剛性 5.8µm / 5kgf 時
主體外徑 øD / mm ø100 ø110 動態主軸熱變形量 徑向變形2.3’m，軸向變形10.2’m
主軸全長 L / mm 251 235 冷卻方式 Cooling Type 強制空冷
全重 Weight / KG 7 (BT40) 12 (BT40) 推薦空壓壓力 Recommended Air Pressure 0.25~0.5MPa ( Max.0.9MPa )
10 (BT50) 15 (BT50) 空氣流量 約30cc/min ( 於空氣壓力0.25MPa )

全套購買之標準附件： • 主軸 x 1 • 變頻器 x 1 • 電控箱 x 1 • 扳手 x 1 • 螺帽 x 1 全套購買之標準附件：• 增速器 x 1 • 變頻器 x 1 • 訊號連接線 x 1 • 空氣濾清器 x 1 • 扳手 x 1

30
