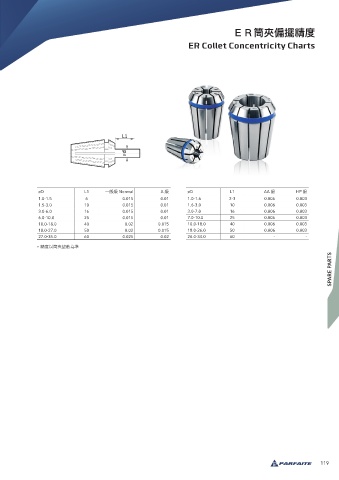

ＥＲ筒夾偏擺精度

ER Collet Concentricity Charts

ø

øD L1 一般級 Normal A 級 øD L1 AA 級 HP 級
1.0-1.5 6 0.015 0.01 1.0-1.6 2-3 0.006 0.003
1.5-3.0 10 0.015 0.01 1.6-3.0 10 0.006 0.003
3.0-6.0 16 0.015 0.01 3.0-7.0 16 0.006 0.003
6.0-10.0 25 0.015 0.01 7.0-10.0 25 0.006 0.003
10.0-18.0 40 0.02 0.015 10.0-18.0 40 0.006 0.003
18.0-27.0 50 0.02 0.015 18.0-26.0 50 0.006 0.003
27.0-35.0 60 0.025 0.02 26.0-34.0 60 - -

• 精度以筒夾整數為準
SPARE PARTS
