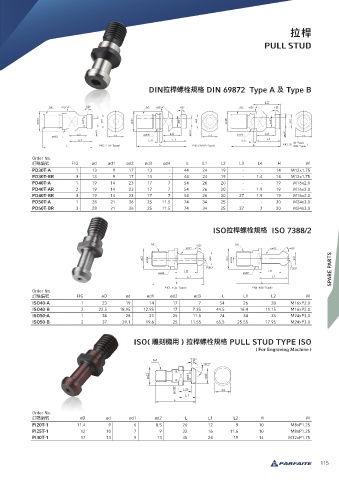

拉桿

PULL STUD

DIN拉桿螺栓規格 DIN 69872 Type A 及 Type B

Order No.
訂購編號 FIG ød ød1 ød2 ød3 ød4 L L1 L2 L3 L4 H M
PD30T-A 1 13 9 17 13 - 44 24 19 - - 14 M12x1.75
PD30T-BR 3 13 9 17 13 - 44 24 19 - 1.4 14 M12x1.75
PD40T-A 1 19 14 23 17 7 54 26 20 - - 19 M16x2.0
PD40T-AR 2 19 14 23 17 7 54 26 20 - 1.9 19 M16x2.0
PD40T-BR 3 19 14 23 17 7 54 26 20 27 1.9 19 M16x2.0
PD50T-A 1 28 21 36 25 11.5 74 34 25 - - 30 M24x3.0
PD50T-BR 3 28 21 36 25 11.5 74 34 25 37 3 30 M24x3.0

ISO拉桿螺栓規格 ISO 7388/2

SPARE PARTS

Order No.
訂購編號 FIG øD ød ød1 ød2 ød3 L L1 L2 M
ISO40-A 1 23 19 14 17 7 54 26 20 M16xP2.0
ISO40-B 2 22.5 18.95 12.95 17 7.35 44.5 16.4 11.15 M16xP2.0
ISO50-A 1 36 28 21 25 11.5 74 34 25 M24xP3.0
ISO50-B 2 37 29.1 19.6 25 11.55 65.5 25.55 17.95 M24xP3.0

ISO( 雕刻機用 ) 拉桿螺栓規格 PULL STUD TYPE ISO
( For Engraving Machine )

Order No.
訂購編號 øD ød ød1 ød2 L L1 L2 H M
PI20T-1 11.4 9 6 8.5 26 12 9 10 M8xP1.25
PI25T-1 12 10 7 9 32 16 11.6 10 M8xP1.25
PI30T-1 17 13 9 13 45 24 19 14 M12xP1.75
